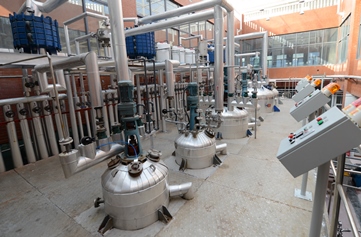

1、反应釜中试设备

1.1 温度控制范围-10℃-100℃，控制精度±1℃；

1.2 加热方式：过热水加热（120℃）；

1.3 搅拌方式：锚式可调速搅拌，SEW调速机，调速范围（0_~120rpm）；

1.4 上下料方式：机械上料（酸碱部分采用自动上料），人工下料；

1.5 反应釜容积：0.1m³.0.5m³,2m³三种规格配置，类型按耐酸碱性规格和常规规格分别配备1组，共6套；

1.6 设备采用不小于50mm厚的玻璃棉全保温，保温后做密封处理，设备经保温处理后设备外温小于60℃；

1.7 常规设备采用SUS304材料，耐酸碱性设备采用搪玻璃；

1.9 配备4配液模块，分别用于配硫酸、盐酸、碱液、氨水。提供相应的材料防止上述液体的腐蚀，配液过程可以混匀，并采用密闭自动上料。

2、配套系统：

2.1 负压真空系统：包含无油往复真空泵1台，最大抽气量：1.5 m³/min。最大吸气量：1.5m³/min；极限真空≤3000KPa，进口温度：≤100℃，环境温度：40℃，电机保护等级为IP55，绝缘等级F；

2.2、正压空气系统：包含一体式空压机1台，空气过滤装置1套。冷干机1台。系统排气量：500L/min，排气压力：0.75MPa，一般空气处理后指标为：固体颗粒和气体颗粒≤0.1μm，含油量≤0.5ppm；

2.3、冷冻保障维护系统：系统需要维持反应釜内物料温度可达0_~4℃，并实现梯度降温。包含乙二醇冷水机组1台，制冷量：3.8万大卡；乙二醇储槽1套，容积：(2m³)；温度调控模块1组，温度调节范围-10℃-5℃，温度调节精度±1℃；冷冻冷却循环输送泵2台，流量15-20m³/h，扬程42米；冷却塔1套,流量20m³/h，进出口温差10℃。

2.4、加热热水系统：包含电热过热水加热单元1台，软水装置1套。该单元形成的过热水进入反应器夹套加热，热水量不小于 5m³/h。热水系统进出口调压装置1套，保障出口压力0.3Mpa，该系统使反应釜内物料可达到100℃，压力达到1个标准大气压；

2.5、恒温保温系统：达到温度调节精度±1℃的恒温要求。当反应釜中试设备系统相关工艺过程需要保热时采用热水进夹套加热，当中试平台装置相关工艺过程需要保冷时采用冷水进夹套冷却，由相应的管道和阀门组成了恒温系统。保温需要达到的常规技术要求为：环境温度不高于 27℃时，设备和管道保温结构外表面温度不应超过 50℃；环境温度高于 27℃时，保温结构外表面温度可比环境温度高 25℃。对于防烫伤保温，保温结构外表面温度不超过 60℃。

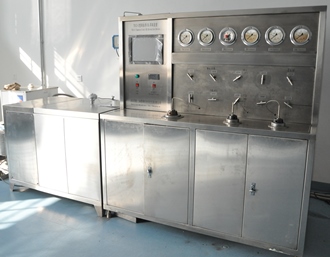

1、萃取釜

  1.1、萃取釜容积≥2L，最高压力≥40MPa，设计温度常温～80℃；

  1.2、萃取釜由内胆、夹套、保温三层组成，与物料接触部位为不锈钢0Cr18Ni9，保温层外采用≥1.5mm厚不锈钢抛光板。

2、分离釜

  2.1 分离釜配置2个，分离釜全容积≥1L，最高压力≥20MPa，设计温度常温～80℃；

  2.2 分离釜由内胆、夹套、保温三层组成，与物料接触部位为不锈钢0Cr18Ni9，保温层外采用304不锈钢抛光板；

  2.3 采用快开盖结构，在分离釜出口端设置安全阀、排空阀、压力表等。

3、CO₂中间储罐容积≥2L，设计压力≥16MPa，0Cr18Ni9材质；置于冷水箱内；设置有安全阀、温度传感器、CO2进出口等、压力表口。

4、过滤器容积≥1L，压力≥16MPa，0Cr18Ni9材质；

5、混合器材质0Cr18Ni9；容积≥1L；压力≥40MPa。

6、CO₂高压泵

  6.1 CO₂流量≥50L/h，最大工作压力≥40MPa；

  6.2 陶瓷柱塞，变频调速，实现流量宽范围调整。

7、携带剂泵

  7.1 计量泵，额定流量≥10L/h，最大工作压力≥40MPa；

  7.2 泵出口处设置压力表及排空阀。

8、制冷机组

8.1 额定制冷量6600大卡，水冷式；

8.2 由全封闭制冷压缩机、装有螺旋式盘管的冷水箱等；

8.3 冷水箱由内胆、保温层、CO2盘管及不锈钢外包皮组成；

8.4 制冷机组温度由触摸屏控制，可随意设定制冷所需温度，控温范围-5℃～+5℃。

9、CO₂流量计

9.1、显示循环过程中CO2流量，现场显示并带远传输送；

9.2、量程0～60L/h，设计压力10MPa。

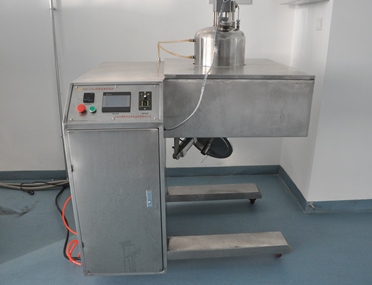

1、输入功率：≥6kw。

2、微波输出功率： 0--3W线性可调。

3、微波频率： 2450MHz±5MHz。

4、容量：≥20公升。

5、定时范围： 0.1～120分钟。

6、温度范围:  常温～100℃。

7、搅拌速度:  0～100转/分钟。

8、设备外部材料为304不锈钢，物料接触搅拌部件材料为316不锈钢，提取罐为食品级PC材料。

9、微波泄漏:符合国家有关标准(标准编号JB/T 20129-2009):日辐射剂量≤400μW•h/cm2,短时间内最大辐射强度≤5mW/cm²。

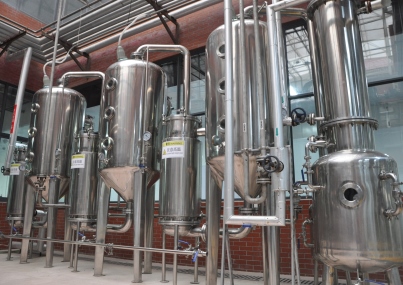

1、蒸发量：500kg/h（清水）

2、蒸发温度： 80~90℃

3、真空度：0.08~0.1 Mpa

4、浓缩比重：1.2~1.3

5、设备材质与物料接触部份为S31603，其它为S30408

1、刮板面积：1㎡

2、真空度：0.08MPa

3、蒸发量：200kg/h

4、物料接触材质：S31603

5、物料粘度可达10万厘泊(CP)

1、使用环境温度:  5～35（℃）

2、蒸发能力（L/h）：水;5；酒精;11

3、可到达真空度（Pa）：399.9以下

4、水浴锅温度调节范围(℃)：常温～99, 水浴锅带隔热套

5、旋转瓶容积(L)：20

6、旋转瓶口径：95mm法兰口

7、收集瓶容积(L)：10

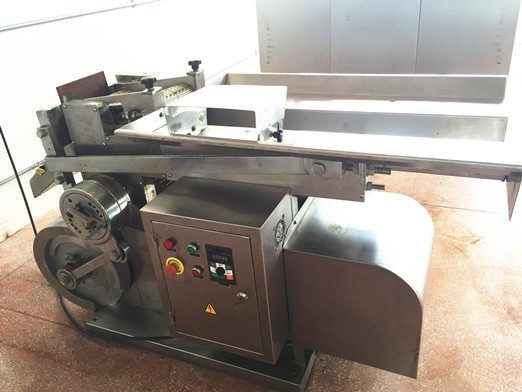

生产能力80--800Kg/h,切片厚度1--35mm（可调），总功率4KW。

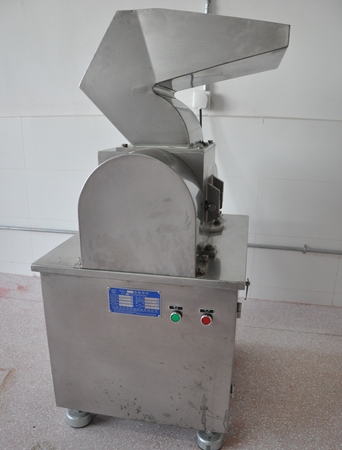

1、生产能力50-200（kg/h）（出料颗度：5MM）

2、进料粒度：≤100mm

3、主轴转速：500r/min
